美国大面积的网络瘫痪事件

2016年10月21日，美国东海岸地区遭受大面积网络瘫痪，其原因为美国域名解析服务提供商Dyn公司当天受到强力的DDoS攻击所致。Dyn公司称此次DDoS攻击涉及千万级别的IP地址(攻击中UDP/DNS攻击源IP几乎皆为伪造IP，因此此数量不代表僵尸数量)，其中部分重要的攻击来源于IOT设备，攻击活动从上午7:00（美国东部时间）开始，直到下午1:00才得以缓解，黑客发动了三次大规模攻击，但是第三次攻击被缓解未对网络访问造成明显影响。

此次攻击是一次跨越多个攻击向量以及互联网位置的复杂攻击，Flashpoint与Akamai的分析确认攻击流量的来源之一是感染了Mirai僵尸的设备，因为部分离散攻击IP地址来自Mirai僵尸网络。

Mirai僵尸在黑客Anna-senpai公布源码后，被黑客利用并快速的形成了大量的僵尸网络，其中部分黑客参与了此次攻击，目前不排除黑客Anna-senpai也参与了本次攻击，其拥有大概30万-40万的Mirai僵尸肉鸡。

启明星辰ADLab分析发现，Mirai僵尸借鉴了QBOT的部分技术，并在扫描技术、感染技术等方面做了优化，大大提升了感染速度。

Mirai僵尸重要事件回溯

此次针对Dyn域名服务器的攻击让古老的DDoS技术再一次震撼了互联网，其中最引人注目是物联网僵尸网络的参与，物联网概念流行了近7年，大量的智能设备正不断地接入了互联网，其安全脆弱性、封闭性等特点成为黑客争相夺取的资源。目前已经存在大量针对物联网的僵尸网络，如QBOT、Luabot、Bashlight、Zollard、Remaiten、KTN-RM等等，并且越来越多的传统僵尸也开始加入到这个物联网行列中。

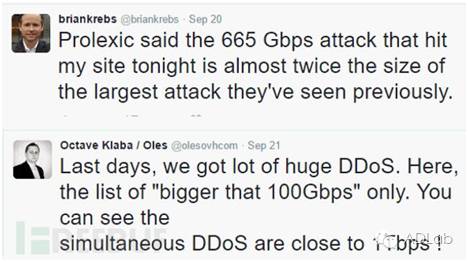

通过启明星辰ADLab的调查分析，Mirai僵尸网络有两次攻击史，其中一次是针对安全新闻工作者Brian Krebs的网站，攻击流量达到665Gbps。

另一次是针对法国网站主机OVH的攻击，其攻击流量达到1.1Tbps，打破了DDoS攻击流量历史记录。

2016年9月30日，黑客Anna-senpai公开发布Mirai僵尸源码。其公布源码的目的一则是发现有关机构正在清理其掌控的僵尸设备；二则是为了让更多的黑客使用该僵尸进行扩散，掩人耳目，隐藏自己的踪迹。

Mirai僵尸重要事件回顾

1.2016年8月31日，逆向分析人员在malwaremustdie博客上公布mirai僵尸程序详细逆向分析报告，此举公布的C&C而惹怒黑客Anna-senpai。
2.2016年9月20日，著名的安全新闻工作者Brian Krebs的网站KrebsOnSecurity.com受到大规模的DDOS攻击，其攻击峰值达到665Gbps，Brian Krebs推测此次攻击由Mirai僵尸发动。
3.2016年9月20日，Mirai针对法国网站主机OVH的攻击突破DDoS攻击记录，其攻击量达到1.1Tpbs，最大达到1.5Tpbs4.2016年9月30日，Anna-senpai在hackforums论坛公布mirai源码,并且嘲笑之前逆向分析人员的错误分析。
5.2016年10月21日，美国域名服务商Dyn遭受大规模DDoS攻击，其中重要的攻击源确认来自于Mirai僵尸。

在2016年10月初，Imperva Incapsula的研究人员通过调查到的49,657个感染设备源分析发现，其中主要感染设备有CCTV摄像头、DVRs以及路由器。根据这些调查的设备IP地址发现其感染范围跨越了164个国家或地区，其中感染量最多的是越南、巴西、美国、中国大陆和墨西哥。

直到2016年10月26日，我们通过Mirai特征搜索shodan发现，当前全球感染Mirai的设备已经超过100万台，其中美国感染设备有418,592台，中国大陆有145,778台，澳大利亚94,912台，日本和中国香港分别为47,198和44,386台。

在该地图中颜色越深，代表感染的设备越多，可以看出感染Mirai最多的几个国家有美国、中国和澳大利亚。

Mirai源码分析Mirai源码是2016年9月30日由黑客Anna-senpai在论坛上公布，其公布在github上的源码被star了2538次，被fork了1371次。

Mirai通过扫描网络中的Telnet等服务来进行传播，实际感染到设备bot并不充当感染角色，其感染通过黑客配置服务来实施，这个服务被称为Load。黑客的另外一个服务器C&C服务主要用于下发控制指令，对目标进行实施攻击。

通过我们对僵尸源码的分析发现，该僵尸具备如下特点：

（1）黑客服务端实施感染，而非僵尸自己实施感染。

（2）采用高级SYN扫描，扫描速度提升30倍以上，提高了感染速度。

（3）强制清除其他主流的IOT僵尸程序，干掉竞争对手，独占资源。比如清除QBOT、Zollard、Remaiten Bot、anime Bot以及其他僵尸。

（4）一旦通过Telnet服务进入，便强制关闭Telnet服务，以及其他入口如：SSH和web入口，并且占用服务端口防止这些服务复活。

（5）过滤掉通用电气公司、惠普公司、美国国家邮政局、国防部等公司和机构的IP，防止无效感染。

（6）独特的GRE协议洪水攻击，加大了攻击力度。

Mirai感染示意图：

上图简单显示了Mirai僵尸的感染过程，与普通僵尸感染不同的是，其感染端是通过黑客服务端实施的，而不是靠bot来实施感染。

感染到设备端的 bot程序通过随机策略扫描互联网上的设备，并会将成功猜解的设备用户名、密码、IP地址，端口信息以一定格式上传给sanListen,sanLiten解析这些信息后交由Load模块来处理，Load通过这些信息来登录相关设备对设备实施感染，感染方式有echo方式、wget方式和tftp方式。这三种方式都会向目标设备推送一个具有下载功能的微型模块，这个模块被传给目标设备后，命名为dvrHelper。最后，dvrHelper远程下载bot执行，bot再次实施Telnet扫描并进行密猜解，由此周而复始的在网络中扩散。这种感染方式是极为有效的，Anna-senpai曾经每秒会得到500个成功爆破的结果。

一、bot分析

bot是mirai僵尸的攻击模块，其主要实现对网络服务设备（扫描过程不只针对IOT设备，只要开启Telnet服务的网络设备均不会放过）的Telnet服务的扫描并尝试进行暴力破解，其会将成功破解的设备ip地址、端口、用户名、密码等信息发送给黑客配置的服务器。并且同时接收C&C服务器的控制命令对目标发动攻击。

1、IOT设备防重启

由于Mirai的攻击目标主要设计来针对IOT设备，因此其无法将自身写入到设备固件中，只能存在于内存中。所以一旦设备重启，Mirai的bot程序就会消失。为了防止设备重启，Mirai向看门狗发送控制码0x80045704来禁用看门狗功能。

通常在嵌入式设备中，固件会实现一种叫看门狗(watchdog)的功能，有一个进程会不断的向看门狗进程发送一个字节数据，这个过程叫喂狗。如果喂狗过程结束，那么设备就会重启，因此为了防止设备重启，Mirai关闭了看门狗功能。这种技术常常被广泛应用于嵌入式设备的攻击中，比如曾经的海康威视漏洞（CVE-2014-4880）攻击代码中就采用过这种防重启技术。

这里有个小插曲，2016年8月31日，一位逆向分析人员将此代码判定错误，认为这是为了做延时而用，黑客Anna-senpai在Hackforums论坛公布源码时嘲笑并斥责了该逆向分析人员的错误。

2、进程名隐藏

Mirai为了防止进程名被暴露，在一定程度上做了隐藏，虽然这种隐藏并不能起到很好的作用。Mirai的具体做法是将字符串进行了随机化。

3、防止多实例运行

Mirai同大多数恶意代码一样，需要一种互斥机制防止同一个设备多个实例运行。但Mirai采用的手段有所不同，其通过开启48101端口来防止多个实例运行，具体做法是通过绑定和监听此端口，如果失败，便会关闭已经开启此端口的进程确保只有一个实例运行。这个特点是检测网络设备中是否存在Mirai的最高效的检测方法。

4、重绑定技术防止外来者抢占资源

Mirai有一个特点就是具有排他性，设备一旦感染，其会通过端口来关闭Telnet（23）、SSH（22，编译时可选删除项）、HTTP（80，编译时可选删除项）服务并且会阻止这些服务进行重启，其主要实现方法是通过kill强制关闭这三个服务进程，并强行占用这些服务开启时所需要的端口。此举Mirai既可以防止设备被其他恶意软件感染，也可以防止安全人员从外部访问该设备，提高Mirai的取证难度。此功能实现在killer.c文件中。

Telnet服务的重绑定实现如下图，SSH和HTTP服务采用类似的方式实现。

SSH服务的重绑定实现：

HTTP服务的重绑定实现：

通过对实际样本的分析我们发现，大部分黑客并没有对SSH和HTTP进行重绑定操作，绝大部分都只针对于Telnet服务进行了重绑定。

5、干掉竞争对手，独占资源

Mirai会通过一种 memory scraping的技术干掉设备中的其他恶意软件，其具体做法是搜索内存中是否存在QBOT特征、UPX特征、Zollard蠕虫特征、Remaiten bot特征来干掉对手，以达到独占资源的目的。

此外，Mirai如果发现anime恶意软件，同样也会强行干掉它。

6、可感染设备探测

Mirai僵尸随机扫描网络中IOT设备的Telnet服务并通过预植的用户名密码进行暴力破解，然后将扫描得到的设备IP地址、端口、设备处理器架构等信息回传给Load服务器。这里要注意的是，Mirai的随机扫描是有一个过滤条件的，其中比较有意思就是他会过滤掉通用电气公司、惠普公司、美国国家邮政局、国防部等公司和机构的IP地址。

Mirai僵尸中内置有60余个用户名和密码，其中内置的用户名和密码是加密处理过的，加密算法是通过简单的单字节多次异或实现，其密钥为0xDEADBEEF, 解密密钥为0xEFBEADDE。

Mirai使用高级SYN扫描技术对网络中的设备进行扫描破解，其速度僵尸程序QBOT所采用的扫描技术快80倍，资源消耗减少至少达20倍。因此具备强大的扫描感染能力，黑客在收集肉鸡过程中，曾经每秒可新增500个IOT设备。

Telnet服务扫描实现如下：

当Mirai扫描到Telnet服务时，会连接Telnet并进行暴力登录尝试。Mirai首先会使用内置的用户名和密码尝试登录，之后通过发送一系列命令来判定登录成功与否。如果成功则试图进行一些操作，比如开启shell等操作，其发送的命令被初始化在一个Table中，如下表所示：

命令操作类型	Index	有效?	功能描述
TABLE_SCAN_CB_DOMAIN	18	yes	domain to connect to
TABLE_SCAN_CB_PORT	19	yes	Port to connect to
TABLE_SCAN_SHELL	20	yes	‘shell’ to enable shell access
TABLE_SCAN_ENABLE	21	yes	‘enable’ to enable shell access
TABLE_SCAN_SYSTEM	22	yes	‘system’ to enable shell access
TABLE_SCAN_SH	23	yes	‘sh’ to enable shell access
TABLE_SCAN_QUERY	24	yes	echo hex string to verify login
TABLE_SCAN_RESP	25	yes	utf8 version of query string
TABLE_SCAN_NCORRECT	26	yes	‘ncorrect’ to fast-check for invalid password
TABLE_SCAN_PS	27	no	“/bin/busybox ps”
TABLE_SCAN_KILL_9	28	no	“/bin/busybox kill -9 “

以上表格中只有TABLE_SCAN_PS和TABLE_SCAN_KILL_9进行了初始化而未对目标设备进行预执行操作。从20到26的操作均是在发送用户名和密码后的登录验证操作。其中TABLE_SCAN_CB_DOMAIN和TABLE_SCAN_CB_PORT为黑客配置的Load服务器，该服务器用于获取有效的Telnet扫描结果，扫描结果中包含IP地址、端口、Telnet用户名和密码等信息。发送信息的格式如下：

zero（1个字节）

IP地址(4bytes)

端口(2bytes)

用户名长度(4bytes)

用户名(muti-bytes)

密码长度(4bytes)

密码(muti-bytes)

7、连接C&C,等候发动攻击

Mirai的攻击类型包含UDP攻击、TCP攻击、HTTP攻击以及新型的GRE攻击。其中，GRE攻击就是著名安全新闻工作者Brian Krebs的网站KrebsOnSecurity.com遭受的主力攻击形式，攻击的初始化代码如下：

C&C会被初始化在一张表中，当Mirai回连C&C时，会从表中取出C&C进行连接。

连接C&C成功后，Mirai会进行上线，其上线过程非常简单，自身简单向C&C发送4个字节的0。

接下来会等候C&C的控制命令，司机对目标发动攻击。对于接受控制命令处做了一些处理，比如首先会进行试读来做预处理（控制指令长度判定等等），最后才会接受完整的控制命令。

当接受到控制命令后，Mirai对控制命令做解析并且执行。控制命令格式如下：

type Attackstruct {

Duration   uint32

Type       uint8

Targets    map[uint32]uint8    //Prefix/netmask

Flags      map[uint8]string    // key=value

}

其中，前4个字节为攻击时长，接下来的4个字节为攻击类型（攻击ID），然后是攻击目标，攻击目标格式如下：

目标数（4个字节）

IP地址(4个字节)

MASK（一个字节）

IP地址(4个字节)

MASK（一个字节）

IP地址….MASK…

最后是Flags，Flag是一系列的键值对数据，结构类似于攻击目标的格式。下面列出Mirai僵尸网络攻击功能列表。

攻击类型(32位)	类型值	攻击函数
ATK_VEC_UDP	0	attack_udp_generic
ATK_VEC_VSE	1	attack_udp_vse
ATK_VEC_DNS	2	attack_udp_dns
ATK_VEC_UDP_PLAIN	9	attack_udp_plain
ATK_VEC_SYN	3	attack_tcp_syn
ATK_VEC_ACK	4	attack_tcp_ack
ATK_VEC_STOMP	5	attack_tcp_stomp
ATK_VEC_GREIP	6	attack_gre_ip
ATK_VEC_GREETH	7	attack_gre_eth
ATK_VEC_PROXY	8	attack_app_proxy(已经被取消)
ATK_VEC_HTTP	10	attack_app_http

这其中的GRE攻击也就是2016年。

二、scanListen分析

ScanListen主要用于处理Bot扫描得到的设备信息(ip、端口、用户名、密码)，并将其转化为如下格式后将其输入给Load处理。

三、Load分析

Load模块的主要功能是处理scanListen的输入并将其解析后针对每个设备实施感染。其感染实现方法如下：

（1）首先通过Telnet登陆目标设备。

（2）登陆成功后，尝试运行命令/bin/busybox ps来确认是否可以执行busybox命令。

（3）远程执行/bin/busybox cat /proc/mounts;用于发现可读写的目录。

（4）如果发现可用于读写的文件目录，进入该目录并将/bin/echo拷贝到该目录，文件更名为dvrHelpler，并开启所有用户的读写执行权限。

（5）接下来通过执行命令”/bin/busybox cat /bin/echo\r\n”来获取当前设备架构信息。

（6）如果获取架构信息成功，样本试图通过三种方式对设备进行感染，这三种方式分别为echo方式、wget方式、tftp方式。

（7）接下来通过Telnet远程执行下放的程序。

（8）最后远程删除bot程序。

总 结
僵尸网络已成为全球面临的共同问题，其攻击不同于其他以窃密、远控控制为主的恶意代码，其通过掌握着的巨型僵尸网络可以在任何时候对任何目标发动DDoS攻击。僵尸的感染对象已经从服务器、PC、智能手机，扩展向摄像头、路由器、家居安防系统、智能电视、智能穿戴设备，甚至是婴儿监视器，任何互联网连接的设备都可能成为一个潜在的目标。而一般用户是很难注意到被感染的状况的。Mirai僵尸由于源码的开放可能正在迅速的扩散，其攻击的流量特征也可能快速变化而难以监测。由于受感染目标多以IOT设备为主，所有的密码均固化在固件中，因此即便重启后Mirai从内存中消失也无法杜绝二次感染，并且隐藏在这种嵌入式设备中是极难判定其是否受到恶意感染。

缓解措施：

（1）如果感染Mirai，请重启设备，并且请求设备厂商更新固件剔除Telnet服务。

（2）不必要联网的设备尽量不要接入到互联网中。

（3）通过端口扫描工具探测自己的设备是否开启了SSH (22), Telnet (23)、 HTTP/HTTPS (80/443)服务，如果开启，请通知技术人员禁用这些服务。

来源：启明星辰ADlabs
